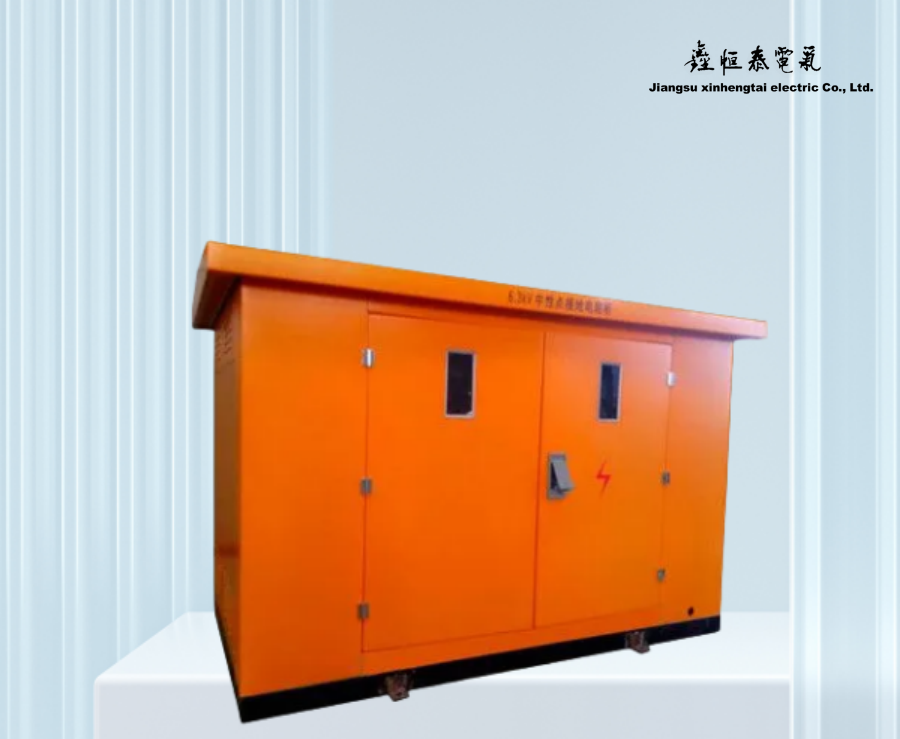

6.3kV中性点接地电阻柜

1、系统概况

系统电压：6.3kV；

系统ceiling电压：7.2kV；

系统额定频率：50HZ；

安装地点：户内/户外；（可选项）

安装方式：落地式安装；

进出线方式：上进下出/下进下出；（可选项）

2、电阻柜应满足的技术要求

电阻柜型号：XHT-ZT；

在电阻安装处，正常状态下电网中性点电位漂移不超过运行电压的３％；

电阻材料熔点：1400℃；

电阻材料电阻率：1.09μΩ.m ；

电阻材料温度系数：1.05×10-4/℃；

额定工作电压：６.３/√３ＫＶ；

ceiling工作电压：７.２/√３ＫＶ；

额定工作电流：　　　        Ａ；（按需）

额定电阻值：　　　　　      Ω；（按需）

额定电流下允许持续时间：　　　Ｓ；（按需）

长期允许电流：        Ａ；（按需）

电阻元件热容量：≥350J/cm³·℃；

冷却方式:自然冷却；

电阻柜额定温升：外壳≤70℃,内电阻元件≤760℃（10S)；

内外绝缘耐受电压符合GB311.1-97《高压输变电设备的绝缘配合》；

内配电流互感器，电流互感器应满足GB1208标准的要求；

3、电阻柜的结构要求

3.1外壳：材质 用户指定，颜色用户指定 ，有良好的密封，防护等级户内IP30/户外IP54，应有可靠的接地端子；

3.2爬距：≥   3.1   cm/kV；

3.3外形尺寸：                （mm）；（按需）

安装尺寸：                （mm）；（按需）

3.4电阻材质：不锈钢合金；

3.5额定短时工频耐受电压（有效值）：32  kV；

额定雷电冲击耐受电压（峰值）：60  kV；

3.6电阻柜支持绝缘子应符合GB8287的标准要求;

电阻柜的套管应符合GB12944标准的要求。

5、试验项目

5.1 型式试验

（1） 一般检查（包括电气间隙、爬电距离、外形尺寸、安装尺寸和安全接地等）

（2） 电阻值误差测量试验

（3） 绝缘试验

（4）温升试验（短时工作制下的允许电流试验）

（5）外壳防护等级验证试验（应符合GB4208要求）

（6）可选件的有关出厂试验（应符合相应标准的规定）

5.2出厂试验

（1）外观及一般检查(包括外观和装配质量、铭牌、标志、零部件和镀层等检查)

（2）每台电阻器电阻值测量

（3）模拟组装后每组电阻器总电阻测量

（4）绝缘试验

5.3现场试验

（1）外观检查

（2）每台电阻器的电阻值测量

（3）绝缘电阻测量

（4）工频耐压试验
