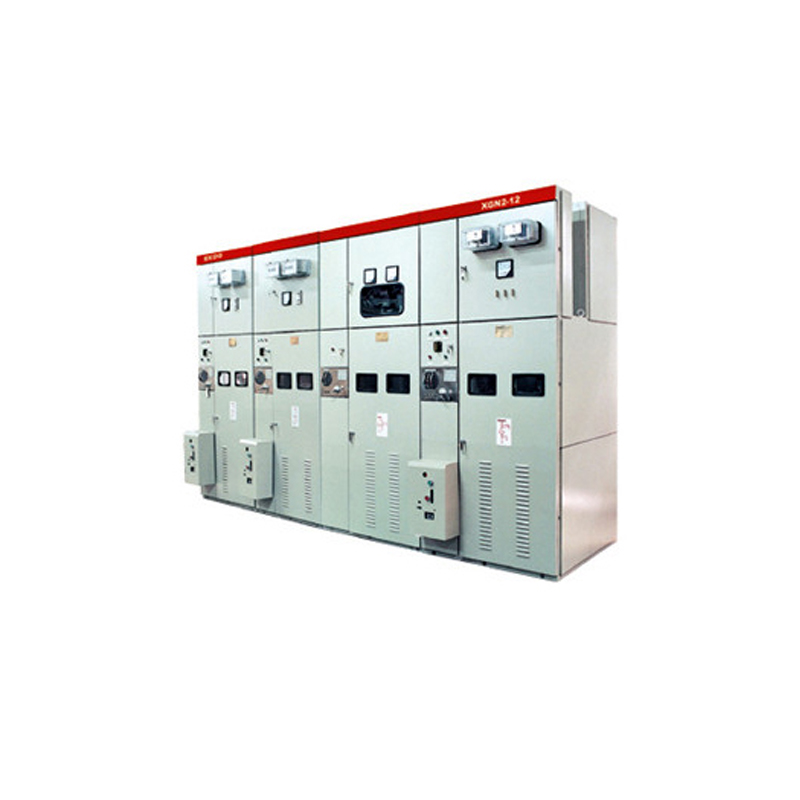

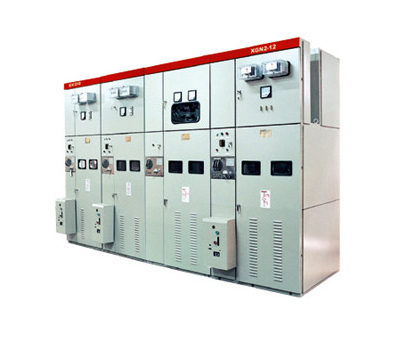

XGN2-12(Z)箱式固定交流金属封闭开关设备
商品详情
性能特点
技术参数
1 概述
1.1 简述
XGN2-12(Z)箱式固定交流金属封闭开关设备（简称“开关设备”），适用于额定电压为3.6~12KV、50Hz,额定电流630A~5000A三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站（所）及工矿企业的使用要求。
1.2
本产品符合国家标准GB3906《3.6KV~40.5KV交流金属封闭开关设备和控制设备》、IEC60298《交流金属封闭开关设备和控制设备》、及DL/T402、DL/T404标准，达到“五防”闭锁要求。

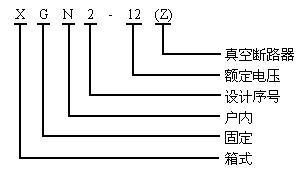

2 型号及其含义
3 主要技术参数
序号 | 名称 | 单位 | 数据 | ||
1 | 额定电压 | KV | 3.6,7.2,12 | ||
2 | 额定电流 | A | 630~5000 | ||
3 | 额定短路开断电流 | KA | 16、20、31.5、40、50 | ||
4 | 额定短路关合电流（峰值） | KA | 40、50、80、100 | ||
5 | 额定耐受电流（峰值） | KA | 40、50、80、100 | ||
6 | 额定短时耐受电流 | KA | 16、20、31.5、40、50 | ||
7 | 额定 绝缘 水平 | 1min工频 | 极间、极对地间 | KV | 24、32、42 |
耐受电压 | 断口间 | KV | 24、32、48 | ||
雷电冲击 耐受电压 | 极间、极对地间 | KV | 40、60、75 | ||
断口间 | KV | 46、70、85 | |||
8 | 额定短路持续时间 | s | 4 | ||
9 | 防护等级 | IP2X | |||
10 | 主接线型式 | 单母线分段及单母线带旁路 | |||
11 | 操作机构方式 | 电磁，弹簧储能 | |||
12 |
外形尺寸（宽×深×高） |
mm | 1100×1200×2650（1250A） | ||
1250×1800×2650（3150A) | |||||
1250×1800×2650（5000A) | |||||
13 | 重量 | kg | 1000 | ||
