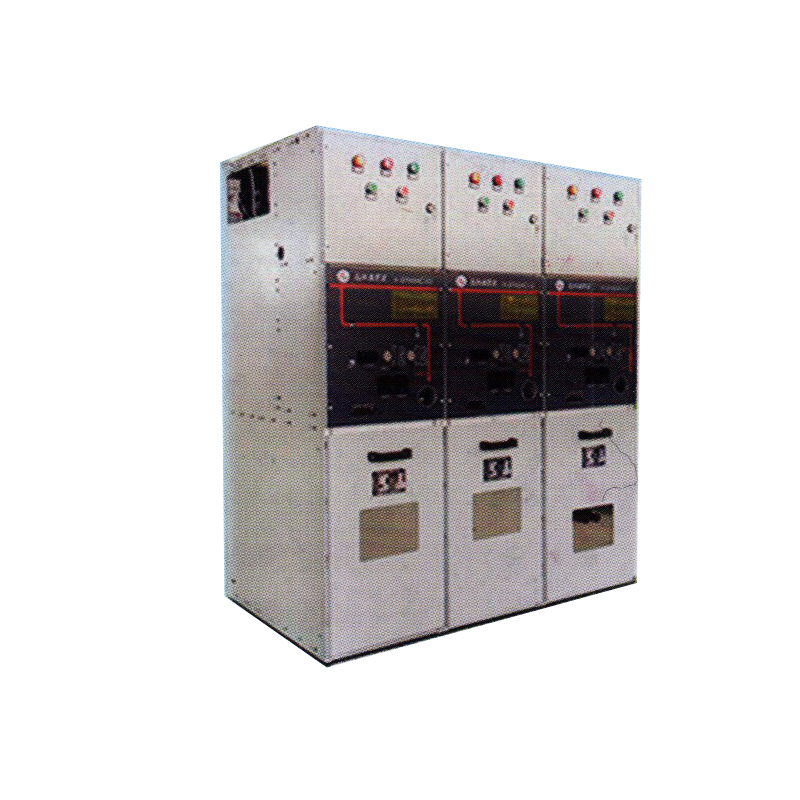

X-GTXGND-12630-20固体绝缘全封闭开关设备

X-GTXGND-12/630- -20固体绝缘全封闭开关设备
1概述
X-GTXGND-12/630 -20固体绝缘全封闭开关设备是环同柜的一一种。环网柜(环网供电单元，RMU),是一种新兴的智能电网配电设备，大量使用在城市电网的终端。环网柜的绝缘介质经历了空气绝缘、空气和SF6气体混合绝缘、SF6气体全绝缘， 最后到固体绝缘的过程。固体绝缘环网柜取消了压力容器的应用，开关本体的内绝缘与灭弧采用真空介质，外绝缘采用绝緣简固化开关部件，由封闭母线连接各个固路。绝緣简采用固封极柱技术，将真空灭弧室、主导电回路和绝缘支撑等有机结合为一体， 实现全绝缘、全密封和免维护结构。绝緣筒采用环氧树脑材料制成，母线采用硅橡胶材料进行封装。这种结构由于隔绝了空气、水气、灰尘及冷热气源，有效地减缓了电源体的腐蚀。

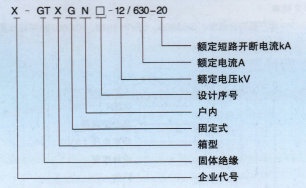

2型号及其含义

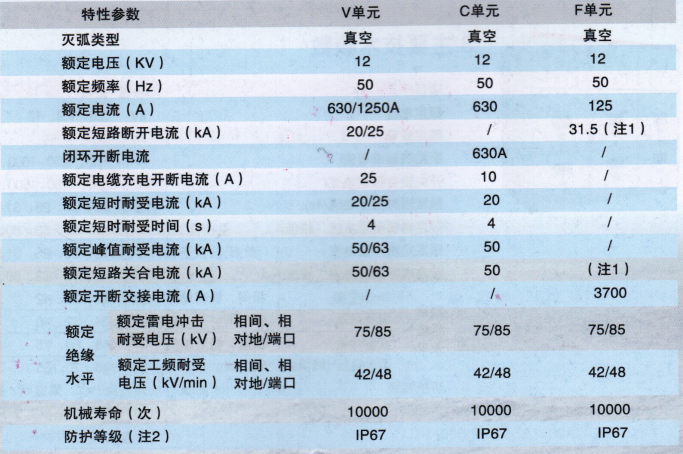

3主要技术参数
