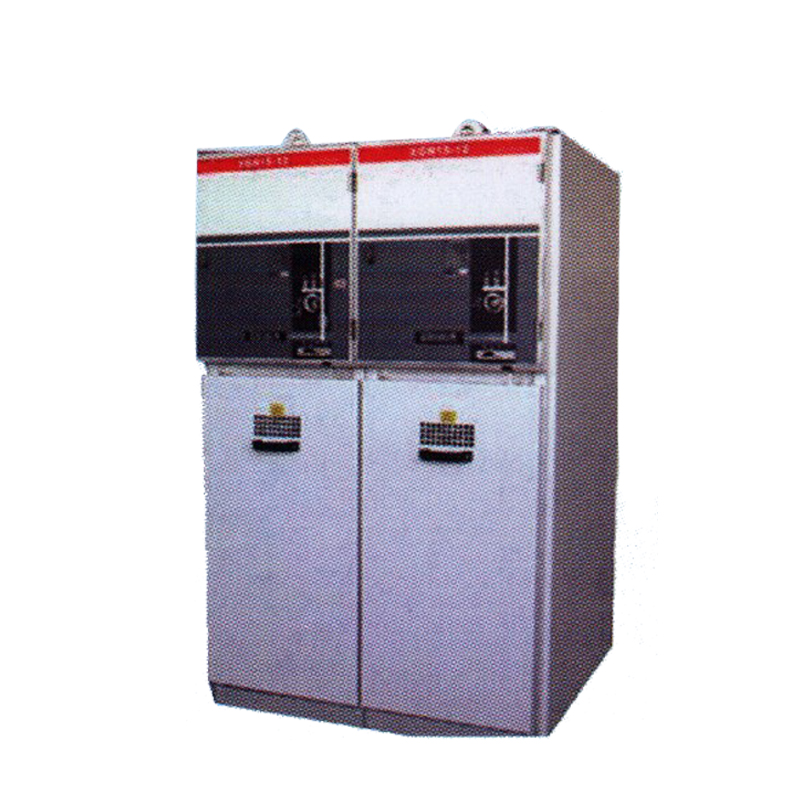

XGN15-12（F.R）箱式固定交流金属封闭开关设备

X-GTXGND-12/630- -20固体绝缘全封闭开关设备

1概述

X-GTXGN口-12/630 -20固体绝缘全封闭开关设备是环网柜的一种。环网柜(环网供电单元，RMU), 是一种新兴的智能电网配电设备，大量使用在城市电网的终端。环网柜的绝缘介质经历了空气绝缘、空气 和SF6气体混合绝缘、SF6气体全绝缘，最后到固体绝缘的过程。国体绝缘环网柜取消了压力容器的应用， 开关本体的内绝缘与灭弧采用真空介质，外绝緣采用绝緣简固化开关部件，由封闭母线连接各个回路。绝 緣筒采用固封极柱技术，将真空灭弧室、主导电回路和绝缘支撑等有机结合为一体，实现全结缘、全密封 和免维护结构。绝緣筒采用环氧树脂材料制成，母线采用硅橡胶材料进行封装。这种结构由于隔绝了空气、 水气、灰尘及冷热气源，有效地减缓了电源体的腐蚀。

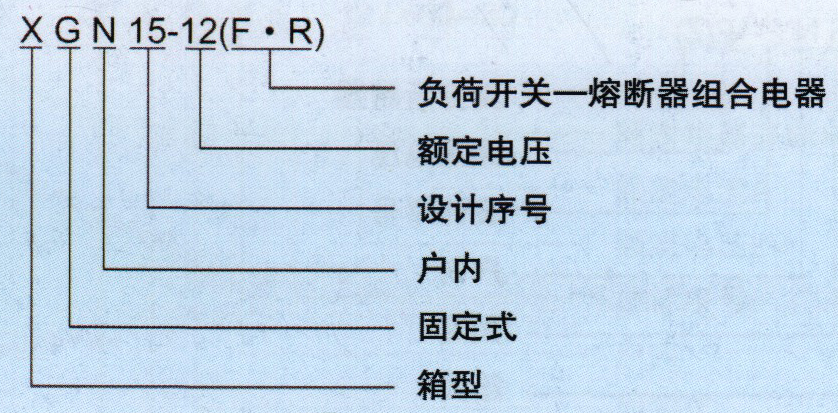

2.型号及其含义

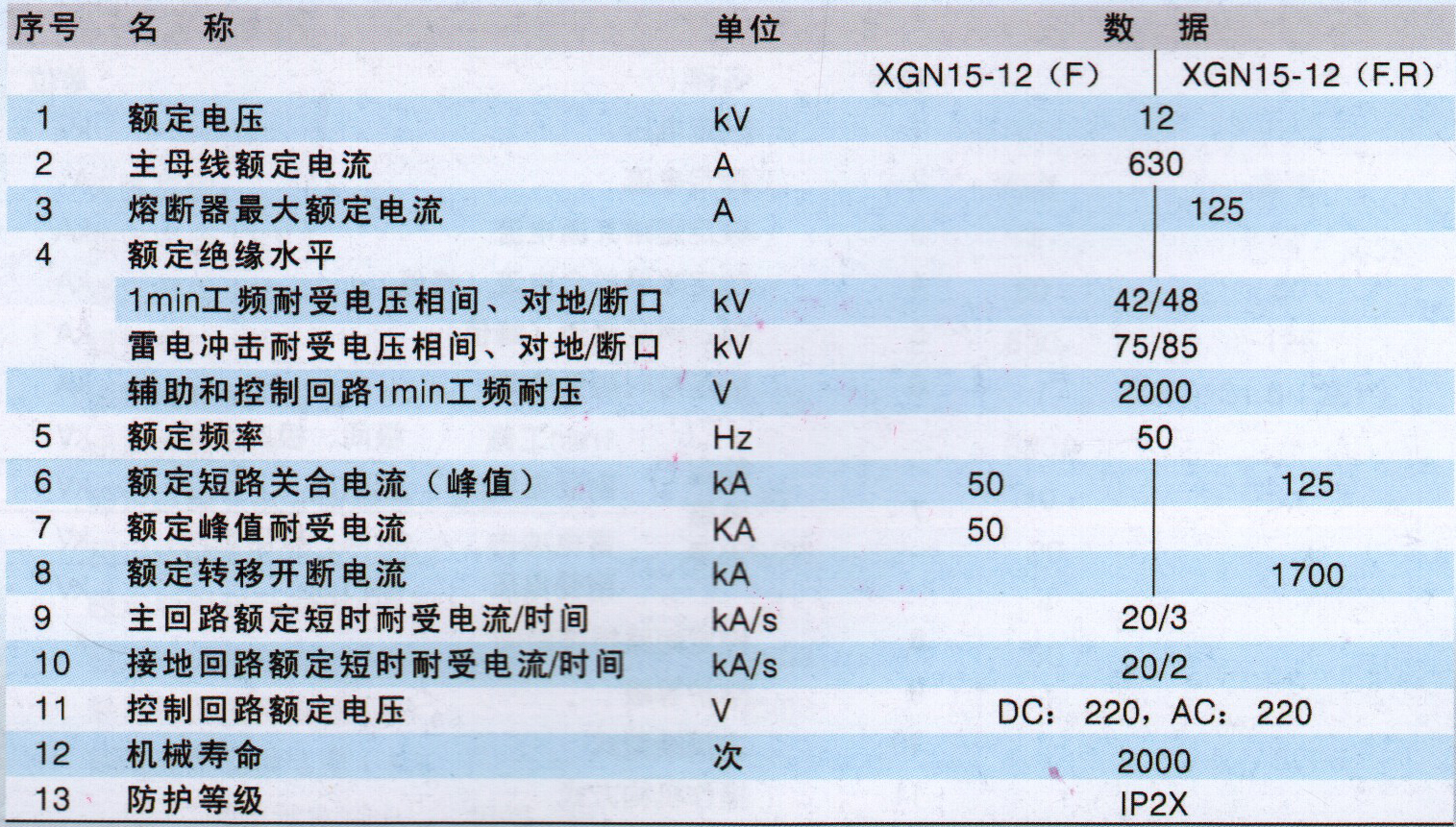

3主要技术参数
