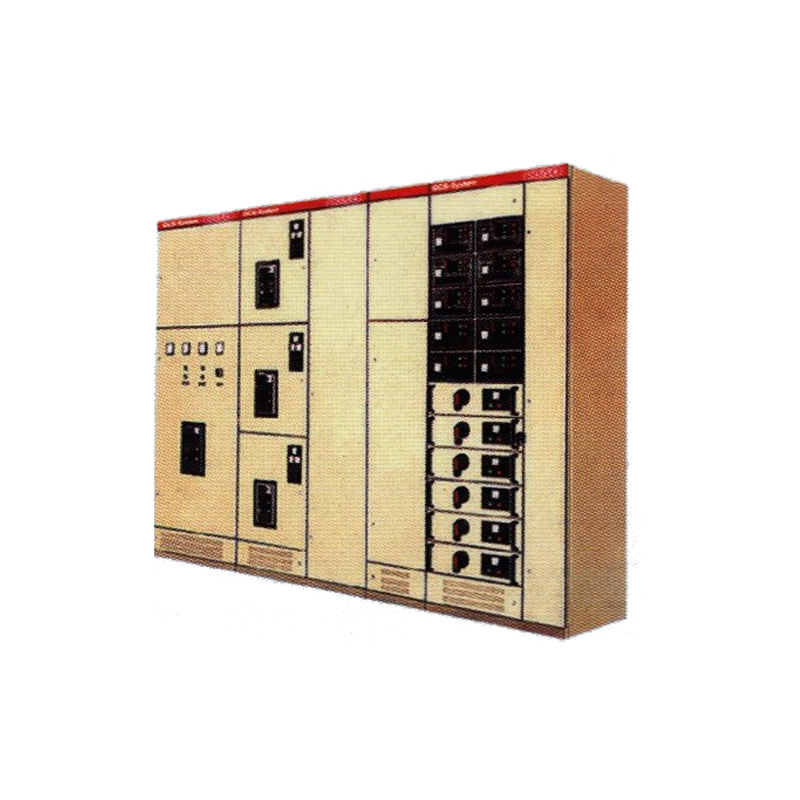

GCS型低压抽出式开关设施设备
1 概述
GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽了同式开关柜，该装置目前已被电力用户广泛选用。
装置使用与发电厂、石油、化工、冶金、纸坊、高层建筑等行业系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（660）额定电流为40000及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。装置的基本组织形式见附图1。
装置的设计符合下列标准
JE**39-1《低压成套开关和控制设备》
GB7251《低压成套开关设备》
JB/T9661《低压抽出式成套开关设备》

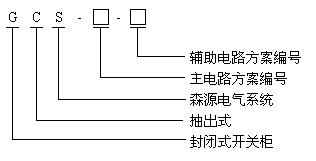

2 产品型号及含义
3 主要技术参数
基本参数见表
表1
主电路额定电压（V） | 交流380（400）、（660） | |
辅助电路额定电压（V） | 交流220、380(400)直流10、220 | |
额定频率（Hz） | 50(60) | |
额定绝缘电压（V） | 660（1000） | |
额定电流（A） | 水平接线 | ≤4000 |
垂直母线（MCC） | 1000 | |
表2
母线额定短时耐受电流（KA/1s） | 50,80 | |
母线额定峰值耐受电流（KA/0.1s） | 105,176 | |
工频试验电压（V/1min） | 主电路 | 2500 |
辅助电路 | 1760 | |
母线 | 三相四线制 | A.B.C.PEN |
三相五线制 | A.B.C.PE.N | |
防护等级 | IP3L0.IP4L0 | |
