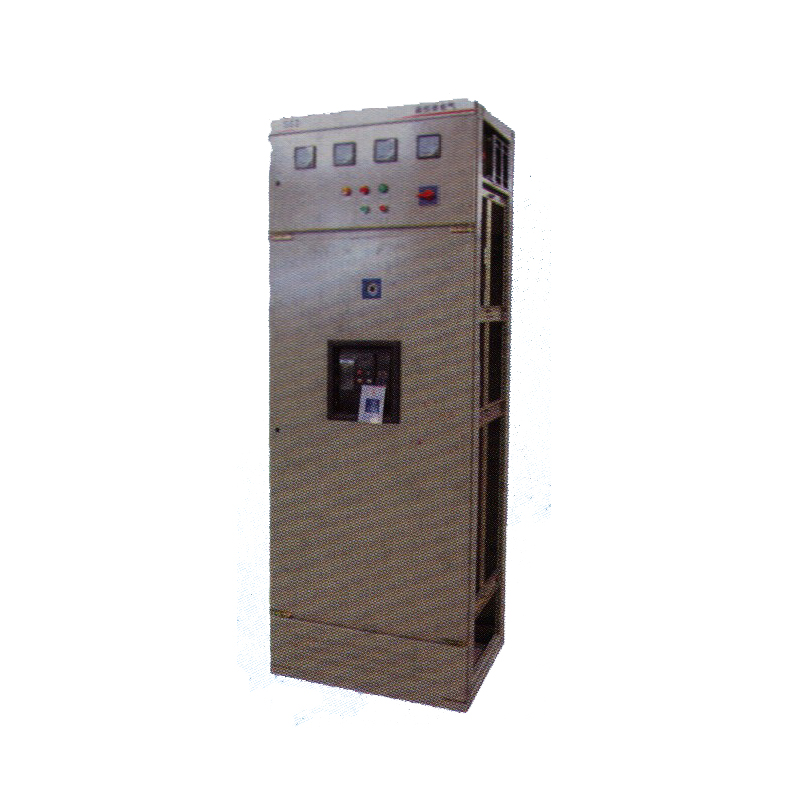

GGD型交流低压配电柜

1 适用范围

GGO 型低压固定式成套开关设备适用于发电厂、变电所,工矿企业等电力用户作为交流 50 HZ,额定工作电压 40OV ,额定电流至 3150A 的配电系统中作为动力,照明及配电设备的电能转换、分配与控制之用。该产品分断能力高,额定短时耐受电流达 SOKA 。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。

本产品符合: GB7251.1《 低压成套开关设备和控制设备 》、IEC6O439.1《 低压成套开关设备和控制设备 》 等标准。

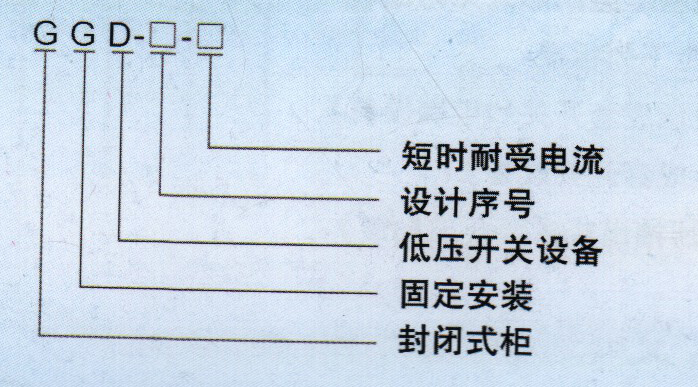

2 型号及其含义

GGD型交流低压配电柜

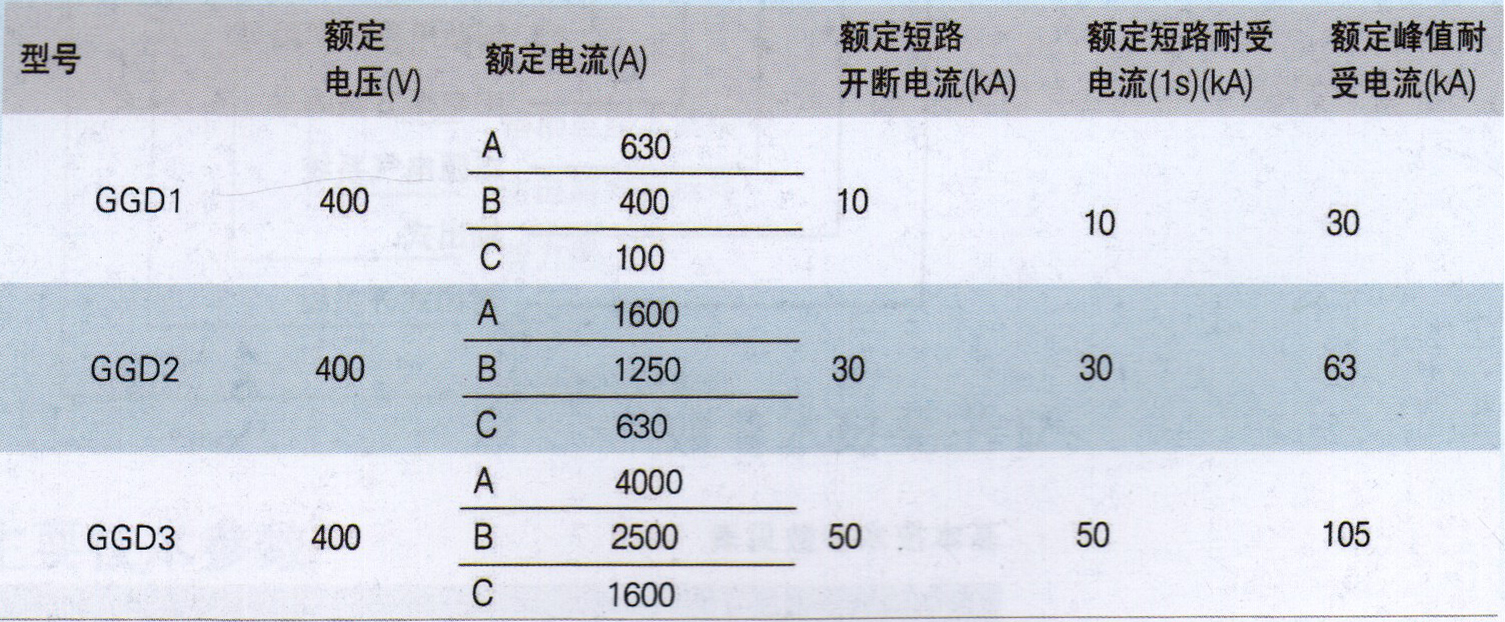

3.主要技术参数

GGD型交流低压配电柜

4 结构特点

4.1 GGO 型交流低压配电成套开关设备的柜体采用通用柜的形式,框架用 C 型材组装而成,框架零件及专用配套零件由本公司生产配套供货,以保证柜体的精度和质 t 。通用柜的零部件按模块原理设计,并用 20 模数的安装孔,通用系数高。可以使工厂实现预生产。既给短了生产制造周期,也提高了工作效率。

4.2GGO 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热时,热且上升.通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道.达到散热的目的。

4.3GGO 柜按照现在工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方。

4.4 柜门用转轴式活动铰链与构架相连、安装、拆卸方便。

4.5装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接,整柜构成完整的接地保护系统。

4.6 柜体表面采用高压静电喷塑粉工艺处理。具有附着力强,质感好。整柜呈亚光色调,避免了眩光效应,给值班人员创造了较舒适的视觉环境。

4.7 柜体的顶盖在需要时可拆除.便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

4.8柜体的防护等级为IP30,用户也可以根据使用环境的要求在IP20 一 P40 之间选择。
