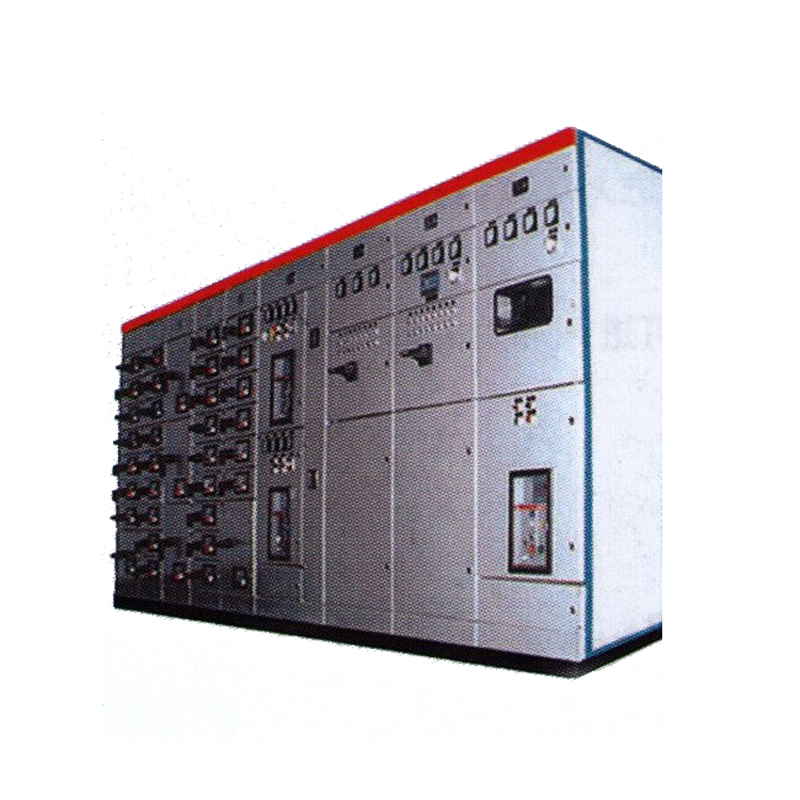

MNS 型低压抽出式成套开关设备

MNS 型低压抽出式成套开关设备

1 产品简介

1.1 MNS 是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控制系统。

1.2 MNS 采用的柜体结构具有高度的灵活性。

根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；

根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。如：馈电回路与电动机控制回路可混装在一起。

1.3 MNS 是一种全系列的低压开关柜，可以满足您全方位的需求。适用于5000A以下的低压系统。

1.4 MNS 可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。

1.5 MNS 为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

1.6 执行标准：IEC60439.1、GB7251.1

2 技术数据

2.1 一般数据

2.1.1 应用场合:配电、电动机控制

2.12 环境温度：-5℃~40℃

2.1.3 环境相对湿度40℃时不超过50%，在较低温度时，允许有较高的相对湿度，（如：20℃时为90%）

2.1.4 安装地点：室内

2.1.5 海拔高度：≤2000m

2.2 机械数据

2.2.1 进出线型式：电缆/母线槽(桥)

2.2.2 电缆进出：顶部/底部

2.2.3 接线形式：柜前/柜后

2.2.4 防护等级：IP40、IP43、IP51、IP54

2.2.5 内部分隔形式：1/2b/3b

2.3 柜体尺寸

2.3.1 高度：2200

2.3.2 宽度：600、800、1000

2.3.3 深度：600、800、1000

2.3.4 表面处理：高压静电环氧粉末喷涂

2.3.5 柜体颜色：浅驼灰（5Y8/1）

2.4 电气数据

2.4.1 额定绝缘电压：690V，1000V

2.4.2 额定工作电压：400V，690V

2.4.3 额定频率：50/60Hz

2.4.4 额定冲击耐受电压：8KV

2.4.5 辅助电路额定电压：AC380/220V/DC220V、110V

2.4.6 过电压等级：III

2.4.7 污染等级：3

2.4.8 额定电流：≤5000A

2.4.9 水平母线额定电流：≤5000A

2.4.10 垂直母线额定电流630~1250A

2.5 水平母线

2.5.1 额定短时耐受电流：50KA/80KA/100KA

2.5.2 额定峰值耐受电流：105KA/176KA/220KA

2.6 垂直母线

2.6.1 额定短时耐受电流：20KA

2.6.2 额定峰值耐受电流：40KA/105KA/176KA

2.7 接地系统：TT,IT,TN-S,TN-C-S

* ①防护等级为IP54的柜体，其最小深度为728.

  ②为了方便水平母线的敷设，同一排列的系统，柜体深度应统一。如果不统一，则应在每个连接处加一台400宽的母线转接柜。

  ③有母线桥或母线槽进、出线的柜体，其深度应≥800。

*特殊要求的产品可向制造厂咨询
