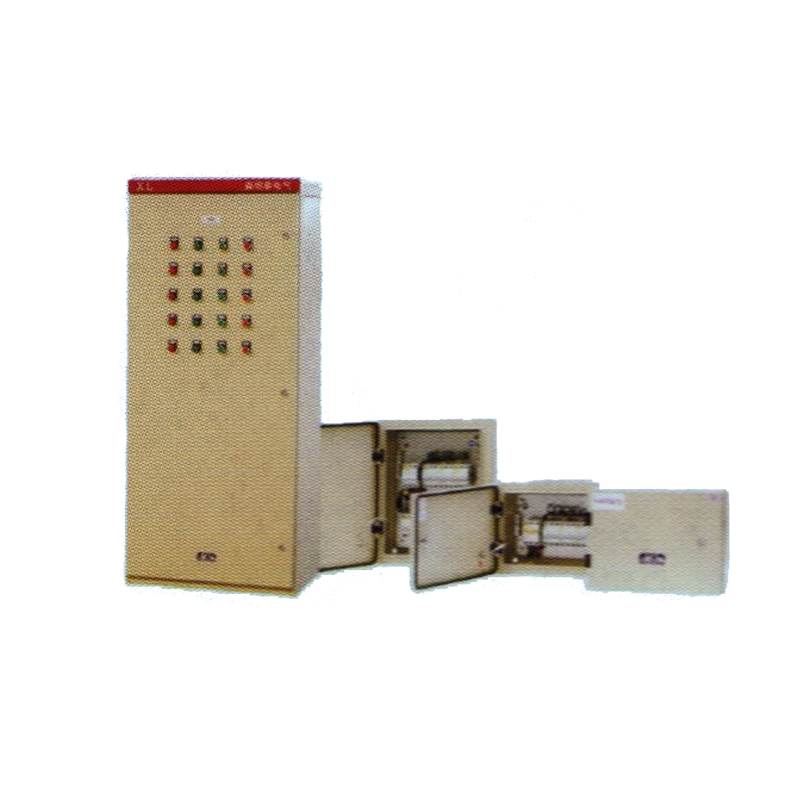

XL-21(G)型低压封闭式动力柜

1概述
XL-21(G)X型低压封闭式动力柜。适用于发电机及工矿企业交流电压500V以下的三相三线、三相四线、三相五线制系统,作动力照明配电之用。XL-21(G)型低压动力柜,具有配电方案灵活、组合方便、实用性强、结构新颍等特点。

2型号及其含义
XL-21(G)型低压封闭式动力柜
3结构特点
3.1主要电气性能完全符合IEC60439-1: 1992GB7251.1-1997规定。
3.2辅助电路具有就地、远方、自动控制和就地、远方控制的功能,接触器可采用直流保护。
3.3受电主开关具有瞬间脱扣和热磁脱和保护可选,为与下-级主开关配合,取消瞬间保护,避免了越级跳闸,并具有自投、手动操作和自动切换功能。
3.4馈电电路主开关具有瞬间脱扣和热磁脱保护,当用户要求,可加装置电保护。

3.5电动机控制电路具有和短路瞬时,过载、欠压释放及断相保护。

3.6受电电路装有电流表、电压表。
4使用条件环境
4.1海拔高度不超过2000m
4.2没有粉尘、腐蚀性气体和雨水侵袭的户内。
4.3周围空气温度:周围空气温度上限为+40个,下限为-25C。在24小时内测得的平均温度不超过+35C,在储存、运输条件下为_25C55C之间,短时不超过70C
4.4相对温度:空气相对温度在ZUI高温度+40C不超过50%

4.5没有震动及颠单,且安装倾斜不题过5C

4.6用户有特殊要求时,可以与制造商解决。

5结构特点
5.1XL-21(G)型低压封闭式动力柜,采用C型材或8MF型组装而成的。框架及专用配套零件由本公司生产配套供货,以保证柜体的精度和质量。柜体部件按规模原理设计,通用系数高,可实现预生产。
5.2柜门与构架采用可卸活动较链相连,安装、拆卸方便。
5.3安装电器元件的仪表门其接地采用多股软钢线与框架相连。柜内的安装件与框架用滚花垫圈连接,整柜结构成完整的接地保护系统。

6技术参数

名称

单位

单位

主电路额定电压

V

AC: 380

辅助电路额定电压

V

AC: 220380

额定频率

HZ

50

额定绝缘电压

V

660

额定电流

A

≤1250
