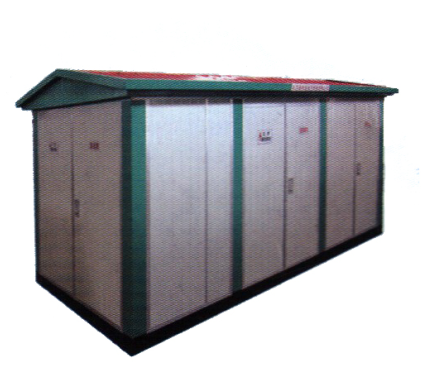

彩钢板型箱式变电站

彩钢板型箱式变电站

商品详情

性能特点

技术参数

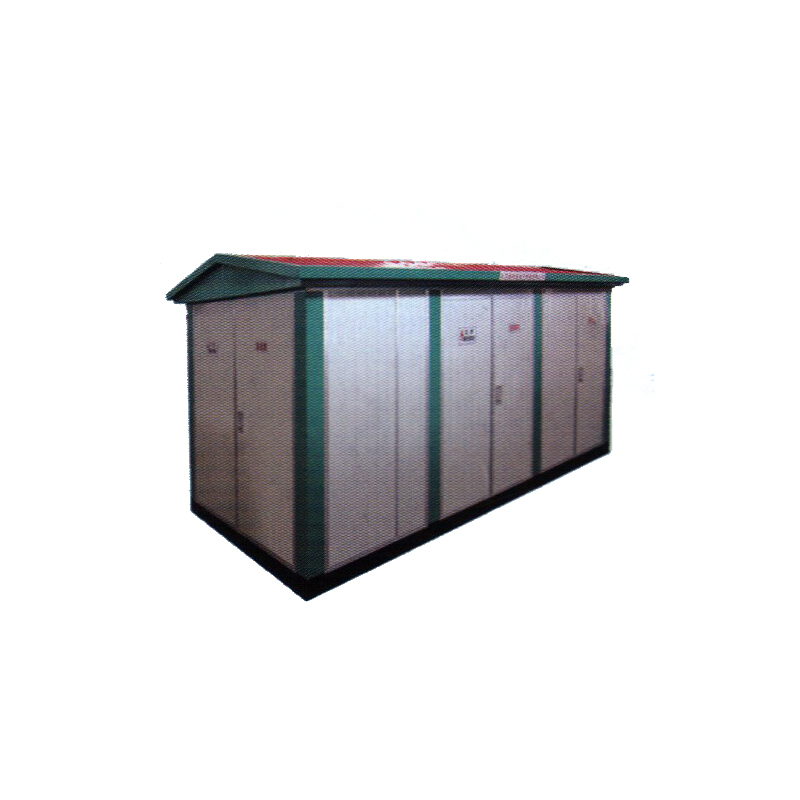

彩钢板型箱式变电站

一、 使用环境条件彩钢板型

1、海拔高度: looom 及以下;

2、环境温度:一 25 ℃ ~ + 40 ℃ , 24h 周期内平均温度不超过十 35 ℃ ;

3、风速:不超过 35m / s ;

4、空气相对湿度:不超过 90 % (十 25 ℃ ) ;

5、 地震水平加速度:不大于 O4m / s2 ,垂直加速度不大于 OZm / s2 ;

6、使用地点:不应有导电尘埃及对金属、绝缘物有害的腐蚀性、易燃、易爆的危险物品;

7、安装地点无剧烈震动,垂直斜度不大于 3 度。

注:特殊使用条件,订货时与我公司协商解决。

二、 结构特点

1、 本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器室可选择 511 、 SCBgllo 以及其他低损耗油浸式变压器和干式变压器:变压器室设有自起动强迫风冷系统及照明系统,低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求,并方便用户的供电管理和提高供电质量。

2、 高、低压室布置合理紧凑,操作、维修方便,高压开关设备具有防误操作联锁功能。变压器根据用户要求,可从轨道上方便地进出于变压器室大门,且变压器室大门上装有迷宫式通风装置。各室均设有自动照明装置,另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站的顶盖为双层隔热结构,减少阳光辐射作用,四周檐下有通风孔,与各功能室内形成对流作用,以便通风散热。底座为型钢结构,有足够的强度和钢性。

3、采用自然通风和强迫通风两种方式、使通风冷却性能良好。变压器室有温控仪,能自动控制变压器温度,保证变压器满负荷运行。

4、 根据不同的使用环境和使用条件,可选用不同的结构形式和材料,满足不同的使用要求和保证变电站的正常运行。变电站外壳可用普通钢板、不锈钢钢板、铝合金板、彩钢复合板等材料制作,经部分或全部表面的处理后,具备长期户外使用的条件,确保防腐、防水、防尘性能使用寿命长,外形美观。

5、其基本结构形式大致可分为: (1) 用普通钢板的一般型箱变;(2)用不锈钢板或铝合金板的高防腐型箱变; 543 用彩钢复合板的保温隔热型箱变; 544 其它结构形式箱变。 55 进出线方式一般为电缆进出线,如有特殊要求,可用其它进出线方式。
