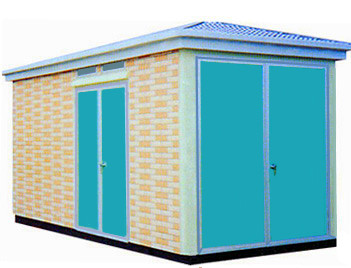

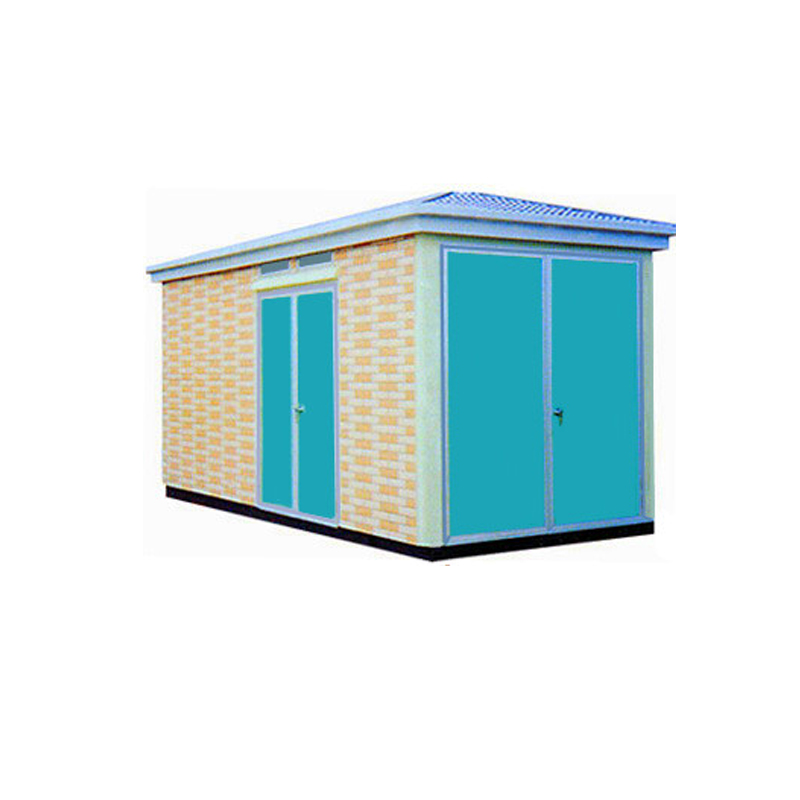

XWB-10(24)系列组合式变电站

产品概述

XWB系列组合式变电站是我公司为满足城网建设的需要，自行设计的系列产品。具有结构紧凑、成套性强、运行安全可靠、维护方便、造型美观等特点。广泛应用于高层建筑、住宅、小区、车站、码头、港口、公园、商场、工矿企业等场所。既可用于环网配电系统，也可作为放射式电网终端供电。该产品于91年在国内shou家通过机电部、能源部联合鉴定，产品性能达到国内先进水平。

产品特点

a、变电站骨架采用经镀锌处理的槽钢和角钢制造，具有足够的机械强度和刚性；

b、外壳材料采用冷轧钢板、不锈钢板、铝合金板、复合彩板等；

c、各室之间采用钢板隔成独立的小室，其内部形状可布置为“目”字型，“品”字型等多种形式；

d、为了便于监视和检修，变压器室，高、低压室均设有照明装置；

e、顶盖为双层结构，能防止热辐射增加室内温度；

f、变压器以自然通风为主，当变压器室温度超过设定温度时，装在顶部的轴流风机自动启动来控制变压器室的温度；

g、可以转动的连接部分均设有密封装置，使其具有良好的防潮能力；

h、保护性能完善、操作方便，高压侧具有齐全的五防功能，确保检修的安全；

i、结构紧凑，外型美观 ，可与周围环境相协调。

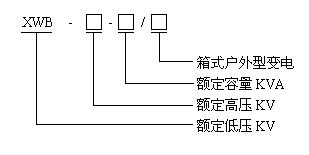

型号定义：

技术参数

注：参数以本公司HXGN-12高压开关柜， W1系列智能式框架断路器，S9-M油浸式变压器为例。

订货须知

　　订货方在订货时应给本厂提供与产品有关的下列数据：
　　a、变电站型号；
　　b、变压器类型；
　　c、变电站接线方案及选择电器元件和参数；
　　d、外壳颜色；
　　e、如客户有其它要求可在订货时面洽。
