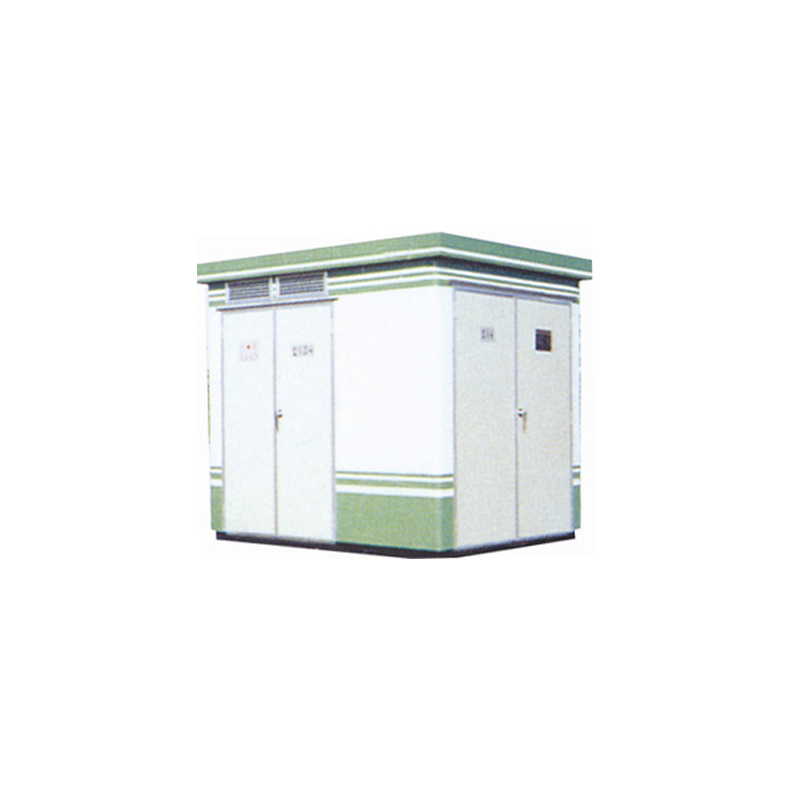

XWB-10(24)系列组合式变电站


XWB-10(24)系列组合式变电站

产品概述

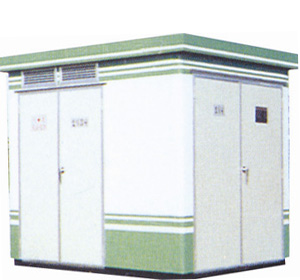

XWB系列组合式变电站是我公司为满足城网建设的需要,自行设计的系列产品。具有结构紧凑、成套性强、运行安全可靠、维护方便、造型美观等特点。广泛应用于高层建筑、住宅、小区、车站、码头、港口、公园、商场、工矿企业等场所。既可用于环网配电系统,也可作为放射式电网终端供电。该产品于91年在国内shou家通过机电部、能源部联合鉴定,产品性能达到国内先进水平。

     产品特点

  a、变电站骨架采用经镀锌处理的槽钢和角钢制造,具有足够的机械强度和刚性;

  b、外壳材料采用冷轧钢板、不锈钢板、铝合金板、复合彩板等;

  c、各室之间采用钢板隔成独立的小室,其内部形状可布置为“目”字型,“品”字型等多种形式;

  d、为了便于监视和检修,变压器室,高、低压室均设有照明装置;

  e、顶盖为双层结构,能防止热辐射增加室内温度;

  f、变压器以自然通风为主,当变压器室温度超过设定温度时,装在顶部的轴流风机自动启动来控制变压器室的温度;

  g、可以转动的连接部分均设有密封装置,使其具有良好的防潮能力;

  h、保护性能完善、操作方便,高压侧具有齐全的五防功能,确保检修的安全;

  i、结构紧凑,外型美观 ,可与周围环境相协调。

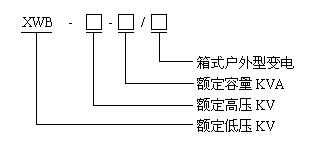

型号定义:

XWB-10(24)系列组合式变电站

技术参数

名称

项目

单位

参数

高压单元

额定电压

kV

12/24

主母线额定电流

A

630

额定短时耐受电流

kA/s

25/2

额定峰值耐受电流

kA

63

额定短时关合电流

kA

63

熔断器开断电流

kA

31.5 40

低压单元

额定电压

V

400

主回路额定电流

A

100~4000

额定极限短路分断能力

kA

80

额定运行短路分断能力

kA

50(65)

额定短时耐受电流

kA/1s

50(65)

支路电流、补偿容量


按用户要求

变压器单元

额定容量

kVA

30~2000

阻抗电压

%

4 4.5

分接范围

%

±2X2.5 ±5

联接组别


Y,yn0 D,yn11

箱体

外壳防护等级


IP23

声级水平

dB

≤55

注:参数以本公司HXGN-12高压开关柜, W1系列智能式框架断路器,S9-M油浸式变压器为例。

订货须知

  订货方在订货时应给本厂提供与产品有关的下列数据:
  a、变电站型号;
  b、变压器类型;
  c、变电站接线方案及选择电器元件和参数;
  d、外壳颜色;
  e、如客户有其它要求可在订货时面洽。
